Picoscope 6000E - 8 Channel 500MHz USB示波器

  • 料號:Picoscope 6804E
  • 8 Channel、8-bit to 12-bit FlexRes® ADCs、500 MHz bandwidth、5 GS/s sampling rate
  • 解析度:

商品詳細介紹Product Introduction

PicoScope 6000E Series - Ultra-deep-memory, high-performance oscilloscopes and MSOs

Introducing the New PicoScope 6000E Series


為了開發下一世代嵌入式的系統提供高性能和多功能性

Picoscope 6000E系列提供固定解析度和FlexRes可調解析度(8-12bits)的選擇,並且頻寬可達500MHz、取樣率5 GS/s。8個類比通道具有高性能的時序和幅度的解析度,透過這些您可以完整的分析信號上的問題,例如突刺(glitches)、矮波(runts)、電壓差(dropouts)、雜訊(noise)、失真(distortion)、振鈴(ringing)。另外可選購MSO型號擁有16個數位通道可以調整和驗證複雜的ECUs和FPGA的設計


● 8-bit to 12-bit FlexRes® ADCs
● 免費 PicoScope 6 and PicoSDK 軟體
● 8 x 500 MHz analog channels
● 串列解碼和遮罩測試(limit testing)
● Up to 16 x 1 Gb/s digital channels
● 高解析度的波型戳記
● Dual 5 GS/s ADCs
● 每次取樣超過一千萬個 DeepMeasure™ 結果
● 4 GS capture memory (up to 2 GS per trace)
● 高級觸發:脈衝寬度、矮波脈衝、窗口、邏輯、電壓差
● 50 MHz 200 MS/s 14-bit AWG

● 300 000 waveforms per second update rate


典型應用

Picoscope 6000E配合Picoscope 6應用軟體非常適合高性能嵌入式系統、信號處理、電力電子、機電整合和汽車設計工作領域的工程師,也是物理實驗室、多通道高性能實驗,粒子加速器等類似設施研究人員和科學家的理想選擇。
Picoscope 6000E可使用應用程式編程(API),提供完整硬體功能的程式編輯,非常適合用於開發各種自定義和OEM的應用程式。



  • 一流的頻寬、取樣率、儲存深度

    Picoscope 6000E系列示波器具有 500MHz 類比頻寬和 5 GS/s的實時取樣率,可顯示200 ps脈衝的時間解析度。

    Picoscope 6000E系列為您提供了最深的取樣儲存深度(總計高達 4 GS),這種超深儲存器可以使示波器以 5 GS/s的最大取樣率抓取200ms的波型。

    SuperSpeed USB 3.0接頭和硬體加速功能可確保即使長時間抓取波型也能順暢的顯示波型即進行所有的操作。

    Picoscope 6000E為您提供了執行高性能電子設備和設計下一世代嵌入式系統時嚴格測試所需的波型暫存器、解析度、分析工具。

  • 多功能、好攜帶、高性能

    常規的8通道檯式魂混和信號示波器再工作檯上佔用了太多空間,並且對從事下一世代產品設計的工程師來說太昂貴了。Picoscope 6000E示波器小巧好攜帶,可提供工程師在實驗室或外出時都擁有所需的高性能規格。

    Picoscope 6000E提供8個類比通道,以及可選配8或16個數位通道,以及插入式8通道TA369 MSO盒。靈活的高解析度使您可以詳細查看和分析每個信號。

    在Picoscope 6軟體的支援下,為許多應用提供了理想、經濟實惠的軟體功能,包括設計、研究、測試、培訓、服務和維修。Picoscope 6軟體提供免費下載、免費更新,並且可以根據需求安裝在任意多台的PC上,並且支援離線分析,並不限制示波器需接上電腦才能使用軟體 查看/分析 數據。

  • 標配高級功能

    購買Picoscope並不像從其他公司的示波器需要選配許多的附加功能,並且這些選購的附加功能會大大提高購買成本。在我們的示波器硬體範圍內,價格包括高級功能,例如串列解碼、遮罩測試、高級數學通道、分段波型儲存器、硬體時間戳記和信號產生器。

    為了保障您的投資,Picoscope 6軟件都可以免費更新。Pico Technology長期以來持續透過軟體更新免費新增新的功,我們實現了未來不斷增強的承諾。我們產品的許多用戶已經成為了終身客戶並經常向同事推薦Pico的產品來鼓勵我們。

  • 強大的工具提供了無盡的選擇

    Picoscope提供了許多強大的工具來幫助您擷取和分析波型。Picoscope的功能在於將這些工具整合起來讓您可以同時一起使用。

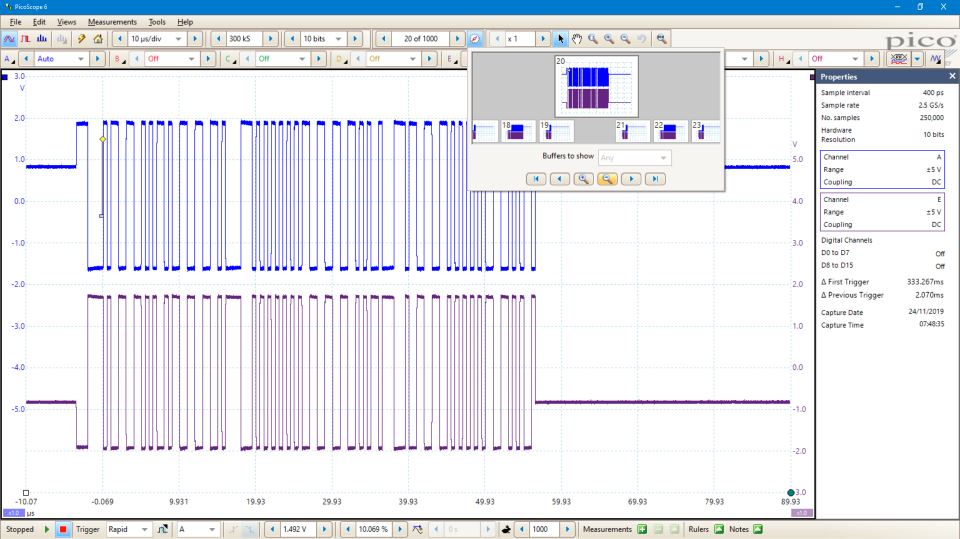

    例如,快速觸發模式使您可以在幾毫秒內收集10000個波型,並且它們之間的停滯時間非常短。手動搜尋這些波型非常耗時,因此只需要選擇一個您滿意的波型,然後讓遮罩工具為您進行掃描即可。完成後,測量將告訴您有多少波型超過遮罩,並且緩衝區導航器允許您隱藏良好的波型並僅顯示有問題的波型。

    螢幕截圖顯示了頻率隨時間變化的曲線圖,也許相反,您想將變化的佔空比繪製為圖表?

    滿足觸發條件時,如何從AWG輸出波型並自動將波型儲存到電腦硬碟呢?

    以上憑藉Picoscope的強大功能,創造了無限的可能性。要了解更多的Picoscope軟體功能,歡迎與我們聯繫。
