PicoVNA 106 向量網絡分析儀

料號：PicoVNA 106

商品詳細介紹Product Introduction

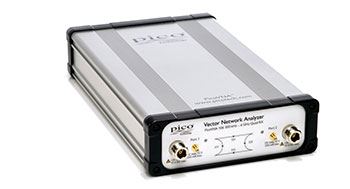

PicoVNA 106 向量網路分析儀

用於實驗室和現場使用的低成本專業級6 GHz VNA

高性能，便攜性和低成本

300 kHz至6 GHz的操作
每秒> 5000個雙端口s參數
'Quad RX'四接收器架構為最佳的準確性
在10 Hz帶寬下的動態範圍為118 dB
帶寬為140 kHz時的0.005 dB RMS追蹤雜訊
內附的半機架，輕便的包裝

3年保修

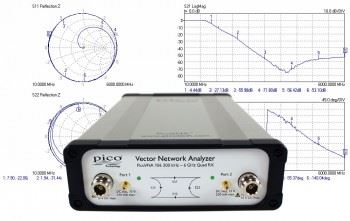

使用Windows軟件通過USB進行PC控制
參考平面偏移和去嵌入
時域和端口阻抗轉換
表格和圖形打印和保存格式，包括Touchstone
P1dB，AM到PM和獨立信號發生器實用程序
完全可手動操作的8和12階段校準過程
6種校準模式，包括未知穿越和連接DUT隔離

使向量網絡分析可操作

今天的微波測量儀器需要簡單，準確，便攜和實惠。不再局限於專家，他們現在被科學家，教育工作者，測量師，檢查員，工程師和技術人員用於無線電和千兆位數據應用。現在，Pico Technology已將其在微波採樣示波器和時域傳輸和反射測量方面的專業知識應用到您的USB矢量網絡分析儀中。

PicoVNA 106是一款專業的USB控制的實驗室級矢量網絡儀器，具有前所未有的性能，便攜性和經濟性。儘管其尺寸小，成本低，該儀器擁有'Quad RX'四接收器架構，可消除帶有內部轉換開關的三接收器設計的不可糾正的錯誤，延遲和易碎性。

PicoVNA 106在140 kHz的最大工作帶寬下具有118 dB的卓越動態範圍和0.005 dB RMS的雜訊追蹤。它也可以在190微秒內收集每個頻率點的全部四個參數; 換句話說，一個500點的2端口.s2p Touchstone文件不到十分之一秒。成本非常低，PicoVNA 106甚至可以用作具有成本效益的高動態範圍標量網絡分析儀！它在教室，小型企業甚至業餘工作坊都很實惠，但在微波專家的實驗室中也能勝任。

向量網絡分析無處不在

憑藉所有這些優勢，PicoVNA 106非常適合現場服務，安裝測試和課堂應用。其遠程自動化接口將其用途擴展到以下應用：
測試自動化或需要集成反射測量或傳輸測量核心的OEM：
- 電子元件，組件和系統以及接口/互連ATE（電纜，PCB和無線）
- 材料，地質，生命科學和食品科學組織成像或穿透掃描和雷達應用
製造，分銷和服務中心行業的檢驗，測試，表徵或校準
寬帶電纜和線束測試在製造，安裝和壽命期間的故障
天線匹配和調諧

PicoVNA 106功能

'Quad RX'四接收器架構

在VNA中，掃頻正弦波信號源用於順序刺激被測互連或器件的端口。然後接收並測量出現在兩個VNA端口上的所得到的透射信號和反射信號的幅度和相位。為了完整表徵被測試的2端口器件（DUT），需要進行六對測量：從兩個端口發射的信號的幅度和相位，以及在兩個端口處接收到的信號的幅度和相位端口為每個來源。在實務上，這可以通過一個信號源，一個轉換開關和兩個接收器以合理的精度實現; 後者的輸入通過另一對轉換開關進行切換。另外三個接收器可以與一個附加的輸入轉換開關一起使用，或者如在PicoVNA中一樣，可以使用四個接收器。使用四個接收器可以消除無法糾正的接收器輸入轉換開關錯誤（主要是洩漏和串擾）。這些殘留誤差總是存在於兩接收器和三接收器架構中，導致精度低於Quad RX設計。

支持8和12階段校準和未知通過

幾乎所有的向量網絡分析儀都針對十二個誤差源（每個信號方向六個）進行了校準。這就是所謂的12階段校準，經驗豐富的VNA用戶習慣於相當規律地執行。在四接收機設計中，一些誤差源被減少，使得8項校準成為可能，以及稱為未知通道的重要且有效的校準技術。這樣可以在校準過程中使用任何直通互連（包括DUT），極大地簡化了程序並減少了需要維護的昂貴校準標準的數量。

先進的向量網絡分析儀用戶將很高興地知道，內部的a波和b波數據可用於在診斷設備中輸出。除此之外，轉換開關錯誤條款因此可以導出。

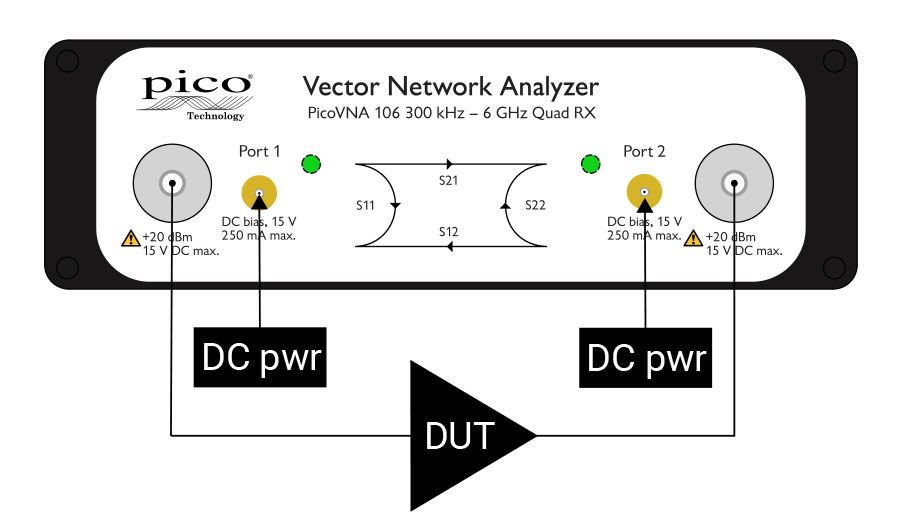

偏置-TS

在其他VNA上通常不提供Bias-Ts或作為昂貴的附加設備提供。使用PicoVNA 106的內置偏置-Ts來為有源器件提供直流偏置或測試激勵，而無需外部直流模塊的複雜性和成本。偏置由外部電源或測試源提供，並連接到與每個VNA端口相鄰的SMB連接器。

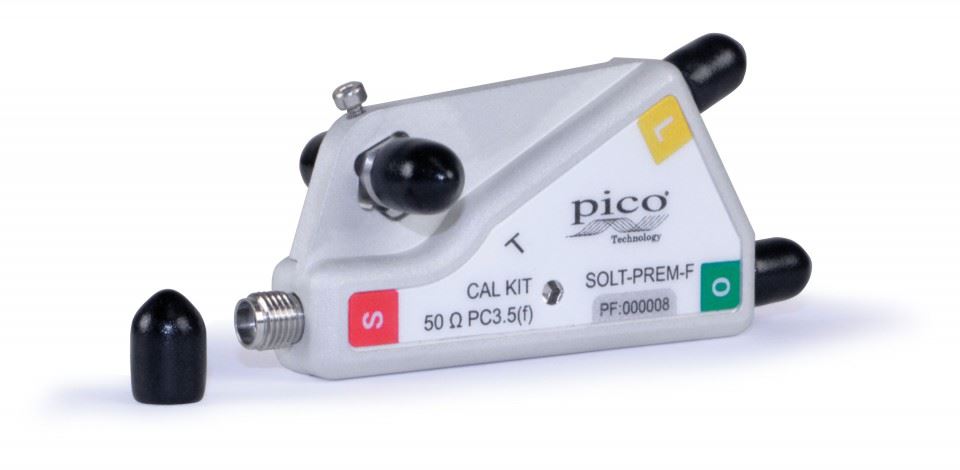

測試電纜和校準標準

Pico Technology提供一系列射頻和微波配件。測試電纜和校準標準對VNA的整體性能有特別重要的意義，所以我們建議您仔細選擇您的配件。電纜和標准通常是VNA測量中最薄弱的環節，儘管其成本高昂，但通常對測量不確定性產生重大影響。在最低水平的不確定性下，成本可能很高，而且測量結果可能會因看似相當小的損壞或磨損而受到影響。由於這些原因，許多客戶都將校準，參考或測量標準的優質級產品以及作為工作或傳輸標準和電纜的標準級產品。Pico Technology現在可以提供兩種等級的高性價比解決方案。

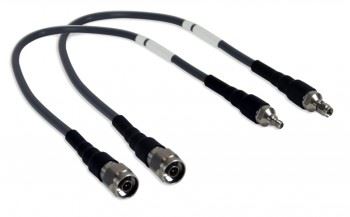

相位和幅度穩定的測試導線

Pico Technology推薦並提供兩種測試電纜類型和等級。高品質，堅固而靈活的結構和不銹鋼連接器，它們之間的主要區別在於其彎曲時的傳播速度和損耗特性的穩定性; 也就是說，當電纜移動或形成一個新的位置時，測量的變化程度。當直線電纜圍繞10厘米心軸旋轉360°時，電纜在高達6 GHz的平坦度和相位變化方面被指定。

PicoVNA 106規格

接收者特徵

參數

值

條件

測量頻寬

140kHz，70kHz，35kHz，15kHz，10kHz，5kHz，1kHz，500Hz，100Hz，50Hz，10Hz

平均顯示本底雜訊

頻帶（MHz）
0.3 - 10
10 - 4000
> 4000

典型值（dB）
-110
-118
-110

最大。（dB）
-100
-108
-100

相對於_S21校准後設置為最大功率的測試信號電平。
端口在隔離校準步驟中終止。

動態範圍

查看圖形（典型，排除串擾）

10 Hz帶寬
最大（+6 dBm）測試功率
無平均

溫度穩定，典型

F <4 GHz時為0.02 dB /°C，F≥4 GHz時為
0.04 dB /°C

在S ₂₁校准後測量

跟踪噪聲，dB RMS

帶寬
10 kHz
70 kHz
140 kHz

典型值
0.0008 dB
0.003 dB
0.005 dB

最大。
0.002 dB
0.005 dB
0.01 dB

覆蓋1 MHz至6 GHz的201點掃描。
測試功率設置為0 dBm。

測量不確定度

見下表

測試電平-3 dBm
無平均
帶寬10 Hz
環境溫度等於校準溫度。
假定使用質量良好的3.5毫米校準套件進行12誤差校準，校準套件能夠達到規定的性能。

虛假的回應

典型值為-76 dBc，最大值為-70 dBc。

主要雜散響應出現在接近（2 x RF + 1.3）MHz，其中RF是以MHz為單位的測試頻率。例如，當測試中心頻率為1900MHz的帶通濾波器時，在949.35MHz附近會出現不需要的響應。（3 x RF + 2.6）MHz也可能有虛假響應。在所有已知的情況下，水平將如所述。

測量不確定度 - 值
反射測量			傳輸測量
頻率。範圍	大小	相	頻率。範圍	大小	相
-15 dB到0 dB			+0 dBm到+6 dBm
<2 MHz	0.7	8°	<2 MHz	0.4	6°
> 2 MHz	0.5	4°	> 2 MHz	0.2	2°
-25 dB到-15 dB
<2 MHz	0.8	10°	<2 MHz	0.2	2°
> 2 MHz	1.0	6°	> 2 MHz	0.1	1°
-30 dB到-25 dB
<2 MHz	3.0	20°	<2 MHz	0.5	8°
> 2 MHz	2.5	15°	> 2 MHz	0.3	4°

			<2 MHz	2.0	15°
			> 2 MHz	1.5	12°

測試端口特性

加載匹配

未
更正：已更正：

典型值
46 dB，典型值
40 dB，最小值

來源匹配

未
更正：已更正：

典型值
46 dB，典型值
40 dB，最小值

方向性

更正：	47分貝，典型的 40分貝，分鐘

相聲

頻段
<2 MHz
2 MHz - 4 GHz
4 GHz - 6 GHz

典型的
-100
-110
-100

最大
-90
-90
-90

10 Hz帶寬
最大（+6 dBm）測試功率
無平均

最大輸入電平

+10 dBm，典型值

1分貝壓縮

最大輸入電平

+23 dBm

無損傷

阻抗

50Ω

連接器

類型N，女性

偏置-T輸入特性
最大電流	250毫安
最大直流電壓	±15 V
電流保護	內置自恢復保險絲
DC端口連接器	SMB（米）

掃描I / O特性
掃描觸發輸出電壓	低：0 V至0.8 V 高：2.2 V至3.6 V
掃描觸發輸入電壓	低：-0.1 V至1 V 高：2.0 V至4 V.
掃描觸發輸入電壓	±6 V	無損傷
掃描觸發輸入/輸出連接器	BNC女性在後面板上

測量功能
測量參數	S ₁₁，S ₂₁，S ₂₂，S ₁₂ P1dB，1dB增益壓縮 AM-PM轉換因子
糾錯	12誤差項滿S參數校正（可插入DUT） 12誤差項全S參數校正（不可插入DUT） 8誤差項滿S參數未知通過校正（不可插入DUT） S ₁₁（1端口校正）去嵌入（可指定2個嵌入網絡），阻抗轉換 S ₂₁（歸一化，歸一化+隔離） S ₂₁（源匹配校正+歸一化+隔離）平均化，平滑時域測量的Hanning和Kaiser-Bessel濾波電氣長度補償（手動）電氣長度補償（自動）有效的介電常數校正
顯示頻道	4個頻道
追蹤	每個顯示通道2個跡線
顯示格式	幅度（對數和線性）相位，群時延，VSWR，實數，虛數，史密斯圖，極坐標，時域
內存跟踪	每個顯示通道一個
限制線條	每個通道6段（允許重疊）
標記	8個標記
標記功能	正常，Δ標記，固定標記，峰值/分鐘。保持3 dB和6 dB的帶寬

掃描功能
掃描類型	線性掃描 CW掃描（定時掃描）功率掃描（P1dB實用程序）
掃描時間	140 kHz帶寬 10 MHz至6 GHz掃描 201點（12階cal）：37 ms 201點（S ₂₁ cal）：25 ms
掃描點數，VNA模式	51,101,201,401,801,1001,2001,4001,5001,6001,7001,8001,9001,10001
掃描點數，TDR模式	512個，1024個，2048個，4096個

信號源特徵

頻率範圍

300 kHz至6.0 GHz

頻率設置分辨率

10赫茲

頻率準確度

最大10 ppm

環境溫度為23±3°C

頻率溫度穩定

最大±0.5 ppm /ºC

在+15°C至+35°C的範圍內

諧波

最大-20 dBc

測試功率設置為<-3 dBm

非諧波雜散

典型值為-40 dBc

相位噪聲（10 kHz偏移）

-90 dBc / Hz [0.3 MHz至1 GHz]
-80 dBc / Hz [1 GHz至4 GHz]
-76 dBc / Hz [> 4 GHz]

測試信號功率

F <10MHz：
10MHz <F <4GHz：
F> 4GHz：

-3至-20 dBm
+6至-20 dBm
+3至-20 dBm

功率設置分辨率

0.1分貝

功率設置精度

±1.5 dB

參考輸入頻率

10 MHz±6 ppm

參考輸入級別

0±3 dBm

參考輸出級別

0±3 dBm

雜
控制PC數據接口	USB 2.0
支持第三方測試軟件	動態鏈接庫（DLL）作為用戶界面軟件的一部分
外形尺寸（mm）	286 x 174 x 61（長x寬x高）不包括連接器
保證	3年
重量	1.85公斤
溫度範圍（工作）	+15°C至+40°C
溫度範圍（儲存）	-20°C至+50°C
濕度	最大80％，不結露
振動（存儲）	0.5克，5赫茲至300赫茲
電源和電流	+12至+15 V DC，22 W
電源連接器	直徑5.5毫米的孔，中心接觸銷直徑2.1毫米。中心銷是積極的。
主機PC要求	Microsoft Windows 7,8或10 2 GB RAM或更多
